戶外型長距離乙太網路延伸器( Outdoor Long Range Ethernet Extender) up to 1500m



功能特色:

      Plug&Play

      頻寬大支持多支IP  Cams/Wireless APs

      長距離(LRE) /無法提供電源的地方,適合道路,橋樑等地方的監控/Wireless AP

      適合干擾大的地方,電梯,隧道等

      施工快速,減少佈線

      電話線/網路線/Coaxial Cable都可以使用

      也可傳用RS232,RS485信號, 適合用於工業控制, 門禁系統, 交通控制信號

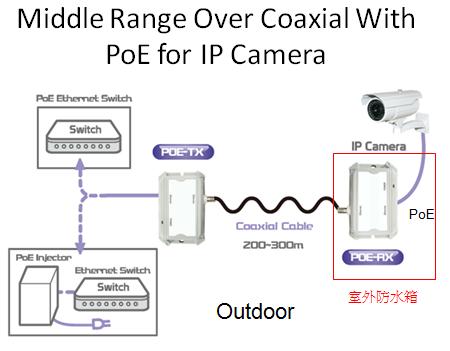

網上供電(PoE)

網上供電(PoE)節省成本與增加可靠性

類比攝影機供電總是主要障礙與花錢。IEEE 802.3af 標準Power over Ethernet (PoE)證實了可以成功節省經費,這不是為類比攝影機設計的,PoE是指利用同樣在傳送資料與視訊的Cat.5網路線從支援 PoE 的交換器或中繼器供應電力。因為此標準已經制定,所有設備都是相容可用,對於使用者來說效益最大。在安防應用中,PoE 帶來另外一項好處:攝影機可以從電腦機房得到集中備用的電力,就算是現場電力中斷時,攝影機一樣照常運作不受影響。

  Outdoor LRE 12.jpg



Ethernet Extender Products   Outdoor Application



 Outdoor LRE 20.jpg


Outdoor LRE 20.jpg

  Outdoor LRE 13.jpg

Outdoor LRE 14.jpg

Outdoor LRE 15.jpg

Outdoor LRE 16.jpg





Outdoor LRE 17.jpg

 Outdoor LRE 18.jpg

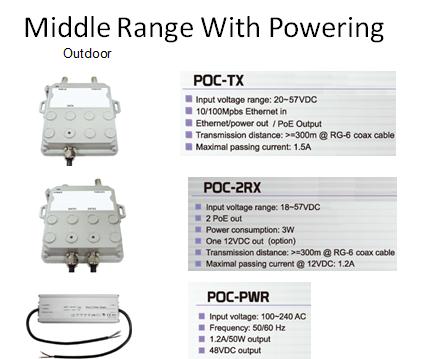

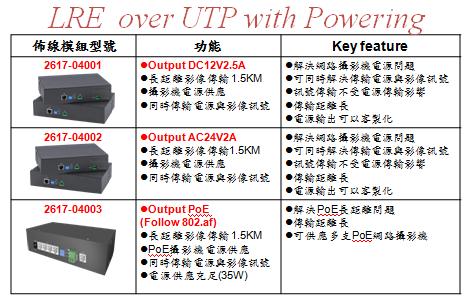

LRE佈線模組產品

  Outdoor LRE 19.jpg

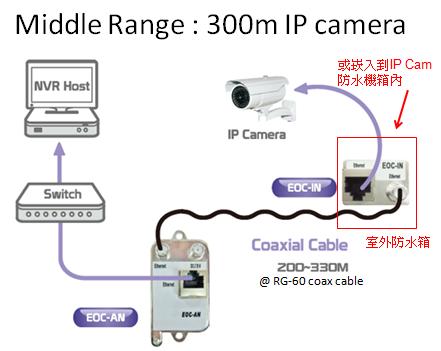

*可透過現存的電話線或同軸電纜線來傳輸網路訊號

*可達1.5公里以上,中間不需要接任何訊號強波器

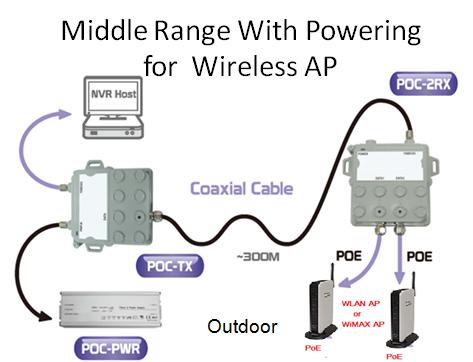

*遠端供電,最高可達35W,解決遠端網路攝影機/無線天線供電問題







戶外型長距離乙太網路延伸器( Outdoor Long Range Ethernet Extender) up to 1500m



長距離乙太網路(Long Reach EthernetLRE)點對點傳輸解決方案,使原來乙太網路100公尺的傳輸距離透過Twisted pair/ Coaxial Cable延長至1 ~ 1.5KM

•   此一解決方案不需要新的佈線,因此可節省人工佈線成本,且傳輸距離達1,500公尺以上。傳輸速率達100Mbps1公里距離仍可達30Mbps

•   另外可傳輸RS232/485 號,提供total solution

•   整合饋電佈線模組讓訊號與電源共用相同一條雙絞線,距離長達1500M以上,不僅可以省下配置電源線材的成本還省下佈線的時間,使效能價格最佳化。

•   這一項LRE解決方案可應用在任何網際網路之產品透過電話線(Twisted pair) 或同軸電纜(Coaxial Cable)作遠距離點對點連結(Point-to-Point)、電梯中的網路攝影機(IP CAM in Elevator)、傳統類比監視器之傳輸距離延伸(Analog CAM for distance extension),以及供電提供遠端之終端設備 無線通訊之天線(Wireless LAN AP/WiMAX AP)

最佳長距離乙太網路系統應具備

不需要新的佈線,節省人工佈線成本,同軸電纜(Coaxial cable) /電話線(Twisted pair)遍佈各處,容易建構監控照相機/無線通訊天線(Wireless AP/WiMAX AP)

傳輸距離達1.5公里以上

傳輸速率達100Mbps,一公里距離仍可達30Mbps

也可傳輸RS232/485信號,結合工控/門禁/交通控制/無線通訊,提供total solution

整合饋電佈線模組讓訊號與電源共用相同一條雙絞線/同軸電纜, 距離長達1500M以上,不僅可以省下配置電源線材的成本還省下佈線的時間。

效能價格最佳化

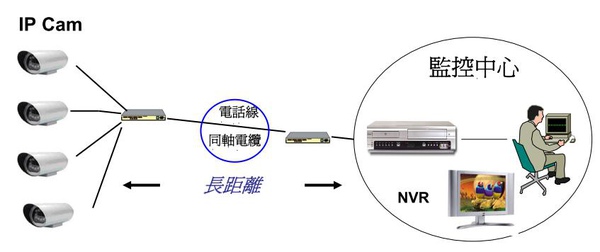

IP Cam Over UTP/Coaxial(LRE)

 Outdoor LRE 1.jpg

1.可以遠距離傳輸(1KM以上)

2. 頻寬大 ,100Mbps,multiple  IP Cam’s input

3.電話線/Coaxial Cable可以使用在室外

4.快速施工

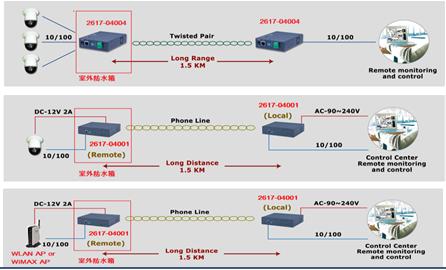

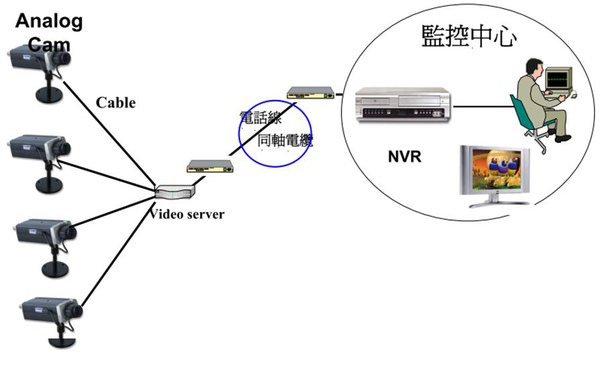

 Analog Cam Over UTP/Coaxial (LRE)

  Outdoor LRE 2.jpg

1.  遠距離傳輸(1KM以上)

2.  結合Video Server and Extender

3.  減少Cable佈線



擴充快速,免佈線,監控無漏洞

  Outdoor LRE 3.jpg

Reuse Cable(LRE)

  Outdoor LRE 4.jpg

1.Analog Camera改為IP Camera 免佈線

2. Bandwidth 100Mbps

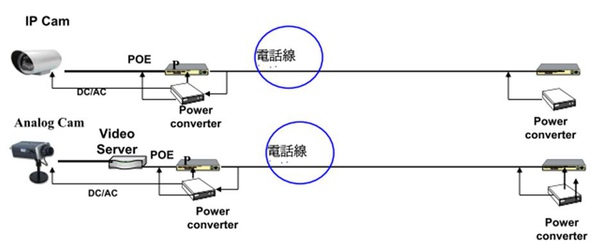

Power Over Security(LRE)

 Outdoor LRE 5.jpg

      POSE: Power Over Security

      POE: Power Over Ethernet

      Support Power feeding function.

      可安裝在沒有電源的地方

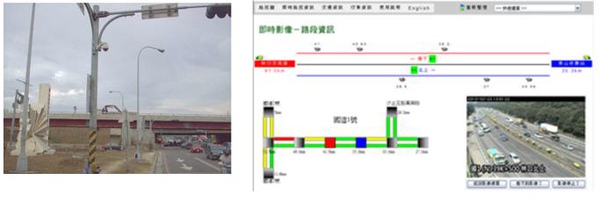

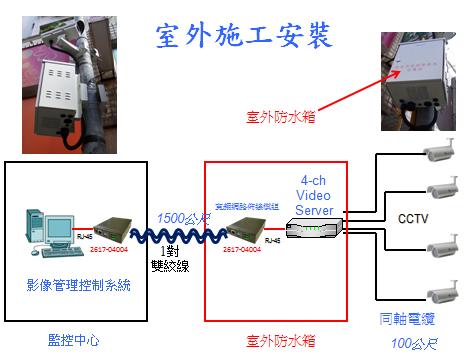

Traffic Surveillance



 Outdoor LRE 6.jpg

Eextender Requirements:

•Twist pair

•Coaxial cable

•Remote power

•Easy to deploy

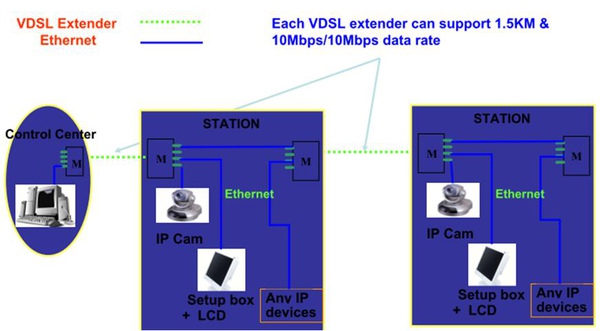

鐵路與地鐵的佈建案例

 Outdoor LRE 7.jpg

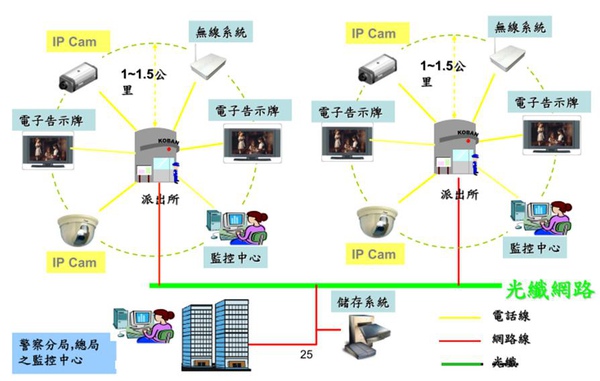

社區與道路安全架構

 Outdoor LRE 8.jpg

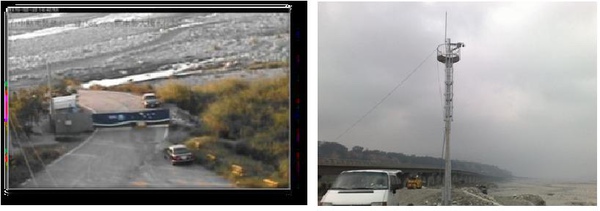

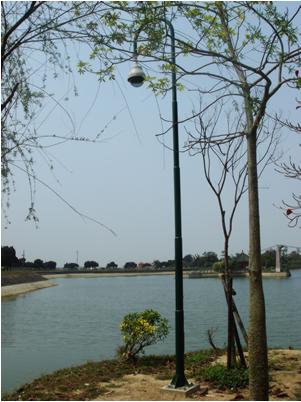

防災科技化,水情即時監控系

 Outdoor LRE 9.jpg

全時數位化網路監控,在既有人力下增加巡視密度,成功提升河川防災績效

IP網路為基礎的影像解決方案,

 以全功能網路攝影機,搭配廣播、錄影與圖控系統軟體,全天候24小時、360度監控水位變化,讓防災中心得以藉由網際網路輕鬆處理影像監視、錄影和警報事件管理等作業,並從遠端執行觀看和錄影調閱的工作。同時結合先進的影像計算網格平台,快速計算可能造成的災情,即時提供防災中心做為緊急應變的參考依據,同時也利用此系統的影音廣播功能達到嚇阻非法盜採砂石者的入侵。

遠端水位環境監控系統

 Outdoor LRE 10.jpg

可遠端監控水位變化及洩洪前的疏導作業,提供水利單位更便利的管理模式

建置「遠端水位環境監控系統」後,管理人員可藉由電腦網路遠端監看水位變化,不必風塵僕僕來到現場觀察紀錄。亦可在洩洪前利用無線電語音廣播系統對下游民眾及警戒區內的遊客進行廣播疏導動作,同時將圖控系統結合環控設備,提供工作站即時的環境資訊以防範災害的發生。「遠端水位環境監控系統」成功讓水利單位在既有人力下,擴大巡視範圍,並縮短巡視時間。



生態觀測記錄監看系統

 Outdoor LRE 11.jpg



  •       Plug&Play
  •       頻寬大支持多支IP  Cams/Wireless APs
  •       長距離(LRE) /無法提供電源的地方,適合道路,橋樑等地方的監控/Wireless AP
  •       適合干擾大的地方,電梯,隧道等
  •       施工快速,減少佈線
  •       電話線/網路線/Coaxial Cable都可以使用
  •       也可傳用RS232,RS485信號, 適合用於工業控制, 門禁系統, 交通控制信號
